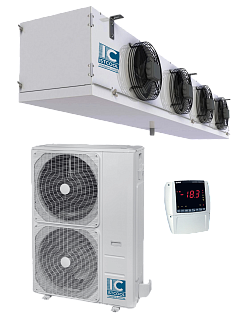

Таблицы подбора промышленных холодильных сплит-систем ISTCOOL по объёму камеры

Температура внутри камеры Максимальная температура снаружи камеры CSM 09 PRO² CSM 10 PRO² CSM 12 PRO² CSM 14 PRO² CSM 16 PRO² CSM 19 PRO² CSM 23 PRO² CSM 27 PRO²
Рекомендуемый объём холодильной камеры, при стандартном хранении охлаждённой продукции
V, м³ V, м³ V, м³ V, м³ V, м³ V, м³ V, м³ V, м³
+5°С 20°С 455 468 473 486 499 525 611 665
25°С 325 346 415 386 413 485 563 641
30°С 235 249 290 322 341 452 526 599
35°С 142 176 227 268 312 408 473 548
40°С 112 122 161 202 278 361 435 498
0°С 20°С 335 348 380 402 421 442 523 599
25°С 265 279 315 355 367 398 483 571
30°С 195 205 238 271 298 345 448 549
35°С 124 135 180 216 276 328 412 523
40°С 98 109 147 168 226 289 369 456
-5°С 20°С 212 221 340 356 388 415 456 513
25°С 179 189 269 298 349 365 399 477
30°С 126 134 199 229 265 292 385 446
35°С 95 102 129 168 219 279 358 420
40°С 73 88 105 132 172 225 295 368

Стандартные параметры для таблицы быстрого подбора среднетемпературных сплит-систем:

  • Толщина теплоизоляции камеры (сэндвич-панели ППУ) – 80 мм
  • Плотность загрузки – 500 кг/м³
  • Суточный оборот – 10%
  • Разница температуры в камере и температуры загружаемого продукта - 5°С
  • Температура продукта не проходит точку замерзания
  • Коэффициент рабочего времени – 0,75
  • Наличие защитных ПВХ занавесей на дверях камеры
  • Освещение – LED
  • Своевременное проведение сервисных и профилактических работ

Температура внутри камеры Максимальная температура снаружи камеры CSM 34 PRO² CSM 40 PRO² CSM 44 PRO² CSM 50 PRO² CSM 56 PRO² CSM 67 PRO² CSM 73 PRO² CSM 84 PRO²
Рекомендуемый объём холодильной камеры, при стандартном хранении замороженной продукции
V, м³ V, м³ V, м³ V, м³ V, м³ V, м³ V, м³ V, м³
5°С 20°С 898 1313 1528 1463 1729 2322 2424 3055
25°С 865 1213 1408 1410 1667 2139 2336 2815
30°С 809 1130 1315 1318 1557 1999 2183 2630
35°С 740 1020 1183 1206 1425 1797 1997 2365
40°С 672 903 1088 1096 1295 1653 1815 2175
0°С 20°С 809 1105 1308 1318 1557 1987 2183 2615
25°С 771 995 1208 1256 1485 1835 2081 2415
30°С 741 863 1120 1208 1427 1702 2001 2240
35°С 706 820 1030 1151 1360 1566 1906 2060
40°С 616 723 923 1003 1186 1402 1662 1845
-5°С 20°С 693 1038 1140 1129 1334 1733 1870 2280
25°С 644 913 998 1049 1240 1516 1739 1995
30°С 602 730 963 981 1160 1463 1626 1925
35°С 567 698 895 924 1092 1360 1531 1790
40°С 497 563 738 810 957 1121 1341 1475

Стандартные параметры для таблицы быстрого подбора низкотемпературных сплит-систем:

  • Толщина теплоизоляции камеры (сэндвич-панели ППУ) – 100 мм
  • Плотность загрузки – 500 кг/м³
  • Суточный оборот – 10%
  • Разница температуры в камере и температуры загружаемого продукта - 5°С
  • Коэффициент рабочего времени – 0,75
  • Наличие защитных ПВХ занавесей на дверях камеры
  • Освещение – LED
  • Своевременное проведение сервисных и профилактических работ

Температура внутри камеры Максимальная температура снаружи камеры CSL 03 PRO² CSL 04 PRO² CSL 05 PRO² CSL 06 PRO² CSL 08 PRO² CSL 10 PRO² CSL 12 PRO² CSL 14 PRO²
Рекомендуемый объём холодильной камеры, при стандартном хранении охлаждённой продукции
V, м³ V, м³ V, м³ V, м³ V, м³ V, м³ V, м³ V, м³
-15°С 20°С 66 112 117 146 197 267 360 486
25°С 5490 95 118159 215 291 392
30°С 44 70 77 97 131 176 238 321
35°С 36 56 64 80 108 149 197 265
40°С 30 45 53 66 90 121 163 220
-20°С 20°С 60 78 99 124 167 226 304 411
25°С 50 64 84 105 141 191 257 348
30°С 42 56 68 86 115 156 210 284
35°С 36 52 61 77 103 139 188 254
40°С 27 37 49 61 82 111 149 202
-25°С 20°С 48 64 88 110 149 201 271 366
25°С 39 54 72 90 122 164 221 699
30°С 34 46 61 77 103 139 188 254
35°С 28 38 52 65 88 119 161 217
40°С 22 32 43 54 73 98 133 179

Стандартные параметры для таблицы быстрого подбора среднетемпературных сплит-систем:

  • Толщина теплоизоляции камеры (сэндвич-панели ППУ) – 100 мм
  • Плотность загрузки – 500 кг/м³
  • Суточный оборот – 10%
  • Разница температуры в камере и температуры загружаемого продукта не более 5°С
  • Коэффициент рабочего времени – 0,75
  • Наличие защитных ПВХ занавесей на дверях камеры
  • Освещение – LED
  • Расчёты приведённые в таблице носят рекомендательный характер

Температура внутри камеры Максимальная температура снаружи камеры CSL 13 PRO² CSL 16 PRO² CSL 18 PRO² CSL 20 PRO² CSL 22 PRO² CSL 27 PRO² CSL 31 PRO² CSL 34 PRO²
Рекомендуемый объём холодильной камеры, при стандартном хранении охлаждённой продукции
V, м³ V, м³ V, м³ V, м³ V, м³ V, м³ V, м³ V, м³
-15°С 20°С 437 546 628 723 831 956 1243 1615
25°С 353441 508 584671 772 1004 1305
30°С 289 362 416 478 550 632 822 1069
35°С 239 298 343 395 454
 532 679 882
40°С 198 248 285 328 377 434 564 733
-20°С 20°С 370 462 532 612 703
 809 1051 1367
25°С 313 391 450 517 595 684 889 1156
30°С 256 319 367 423 486 559 726 994
35°С 229 286 329 378 435 500 650 845
40°С 182 227 261 300 345 397 516 671
-25°С 20°С 330 412 474 545 627 721 937 1218
25°С 269 336 387 445 511 558 765 994
30°С 229 286 329 378 435 500 650 845
35°С 195 244 280 322 371 426 554 721
40°С 161 202 232 267 307 353 459 596

Стандартные параметры для таблицы быстрого подбора среднетемпературных сплит-систем:

  • Толщина теплоизоляции камеры (сэндвич-панели ППУ) – 100 мм
  • Плотность загрузки – 500 кг/м³
  • Суточный оборот – 10%
  • Разница температуры в камере и температуры загружаемого продукта не более 5°С
  • Коэффициент рабочего времени – 0,75
  • Наличие защитных ПВХ занавесей на дверях камеры
  • Освещение – LED
  • Расчёты приведённые в таблице носят рекомендательный характер

Если параметры Вашей камеры или помещения отличаются от стандартных, мы с удовольствием проконсультируем Вас и поможем подобрать промышленную холодильную сплит-систему конкретно под Ваши условия и под Ваши потребности.
